Sissejuhatus

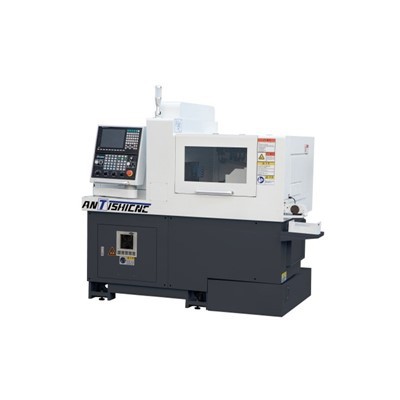

Šveitsi stiilis treipink saab hõlpsalt käsitseda vardade töötlemisega läbimõõduga φ26mm. Sõltuvalt juhthülsi tüübist saab töötlemise pikkust paindlikult reguleerida - maksimaalne pikkus on 220 mm, kui juhthülss on fikseeritud, ja pöörleva juhthülsiga (valikuline) on kohandatud 180 mm -ni. Juhtivaba režiim võib vastata ka lühikeste osade vajadustele. Spindli ja radiaalne elektri tööriist töötab hästi koos ning puurimine, koputamine ja muud protsessid on valmis ühe korraga, ilma et oleks vaja tööriista sagedasi vahetusi, muutes keerukate osade töötlemise sujuvamaks.
Etenduse osas on Šveitsi stiilis treipingil nii "kiire" usaldus, spindli kiirus võib ulatuda 10000r/min ning kiire liikumine on kerge ja puhas; Sellel on ka "stabiilne" tugevus, mille spindli väljalangemine on 2 μm ja korduv positsioneerimis täpsus 3 μm, tagades stabiilse töötlemise täpsuse. Meehanite malmist voodi on spetsiaalselt töödeldud ja see on väga jäik. Naftajahutusega spindliga pole seda isegi pikka aega töötamist lihtne väsimust ".
Operatsioon pole keeruline. Taiwani Syntec System Liides on intuitiivne ja algajad saavad kiiresti alustada. Täielikult servopõhine teljesüsteem on reageeriv ja imporditud kruvijuhi rööpad tagavad liikumise täpsuse. Kompaktne kerekujundus ei võta liiga palju ruumi, vaid mahutab erinevate töötlemisstsenaariumide täitmiseks mitmesuguseid tööriistu.
Ükskõik, kas tegemist on masstootmise või väikese partii kohandamisega, saab SL263 Šveitsi stiilis treipink täita ülesande stabiilse jõudlusega ja on usaldusväärne abistaja väikeste ja keskmise suurusega täppisosade töötlemiseks.
Tehniline parameeter
|
Masina tüüp |
SL263 |
|
|
Töötlemisvõimsus |
Maksimaalne masinaga tulp läbimõõt (mm) |
Φ26 |
|
Spindli kaku läbimõõt (mm) |
Φ30 |
|
|
Maksimaalne pikkus (mm) - juhend bushlness |
2,5d (max 50) |
|
|
Maksimaalne pikkus (mm)- fikseeritud juhend põõsas |
220 |
|
|
Maksimaalne pikkus (mm)- pöörlemisjuhend põõsas |
180 (0ptsiooniline) |
|
|
Spindli maksimaalne puurimisläbimõõt (mm) |
Φ10 |
|
|
Spindli maksimaalne koputamise läbimõõt (mm) |
M10 |
|
|
Radiaalne elava tööriista maksimaalne puurimisläbimõõt (mm) |
Φ8 |
|
|
Radial Live tööriista maksimaalne koputus läbimõõt |
M6 |
|
|
Mehaaniline võimsus |
Spindli kiirus (r/min) |
10000 (Rotary giid Bush 8000) |
|
Radiaalne reaalajas tööriista kiirus (r/min) |
6000 |
|
|
Kiire liikuv kiirus (m/min) |
20(x) |
|
|
24(Y,Z) |
||
|
Spindli kopsakas (MM) |
Vähem või võrdne 0,002 |
|
|
Korda positsiooni täpsust (MM) |
Vähem või võrdne 0,003 |
|
|
Tööriistasüsteem |
0.D. tööriist |
1(口 16)+5(口 12) |
|
Aksiaalne töötlemine |
4 (ER16) |
|
|
Radial Live tööriist |
2 (er11) +2 (ER16) |
|
|
Mootorivõimsus |
Peamine spindl (KW) |
4.2 |
|
Lineaarse ajami telg (KW) |
1 |
|
|
Radial Live Tool (KW) |
1 |
|
|
Jahutusvedeliku pump (KW) |
0.26 |
|
|
Masina kaal (kg) |
1800 |
|
|
Masina mõõtmed (l x w x h) (mm) |
1700x1300x1800 |
|
Standardvarustus
|
konfiguratsioon |
Paljas masina konfiguratsioon |
Kaubamärk |
|
8,4 -tolline kahe kanaliga süsteem |
Sünteek |
|
|
Absoluutne positsiooni servo |
Sünteek |
|
|
Elektrilised komponendid |
Schneider |
|
|
Elektripind |
Kaasa arvatud |
Hiina |
|
Spindlikooder |
Kaasa arvatud |
Sünteek |
|
Spindli laager |
Kaasa arvatud |
NSK (Jaapan) |
|
Impordi kuuli kruvi ja juhttee |
Kaasa arvatud |
PMI/THK |
|
Võlli sidumine |
KTR (Saksamaa) |
|
|
Lukustuspähklid |
Kaasa arvatud |
Yinsh (Taiwan) |
|
Spindli kinnitusseade |
Kaasa arvatud |
Hiina |
|
Vastuvõtuseade |
Hiina |
|
|
Määrimissüsteem |
Ilma määrimispumbata |
Herg (Jaapan) |
|
Jahutussüsteem |
Ilma jahutuspumbata |
Rocoi |
|
Pneumaatiline süsteem |
Kaasa arvatud |
Airtac |
|
LED -valgustusseade |
Langrui |
|
|
LED kolmevärviline häirevalgus |
Ouden |
|
|
Täielikult suletud valvurid |
Kaasa arvatud |
Hiina |
|
Jalavahed ja kruvid |
Kaasa arvatud |
Hiina |
|
Randomiseeritud tööriistad |
Kaasa arvatud |
Hiina |
Valikulised seadmed
|
Osanimi |
Detailid |
|
CNC süsteem |
Fanuc |
|
Mitsubishi |
