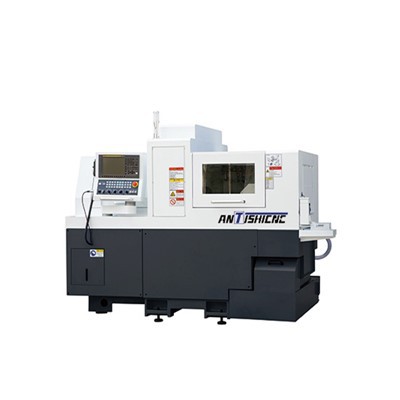

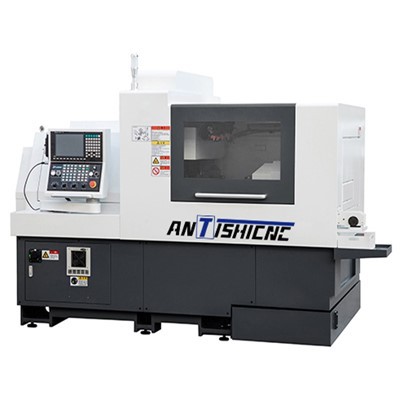

CNC treipingi Šveitsi tüüp

CNC-treipingi Šveitsi tüüpi tööriista töötlemisvõimalused sobivad väikeste ja keskmise suurusega osade jaoks: see saab töödelda maksimaalse läbimõõduga φ20mm ja toetab paindlikku töötlemispikkust mitme juhendi varrukarežiimi korral. Maksimaalne pikkus on 220 mm, kui juhthülss on fikseeritud, ja pöörleva juhthülsiga (valikuline) on kohandatud 180 mm -ni, mis võib hõlpsalt hakkama erinevate spetsifikatsioonide sihvakate osade pideva töötlemisega. Spindli süsteemil on tugev jõudlus, mis võib saavutada φ10mm puurimise ja M10 koputamise. Radiaalne energiavahend võib lõpule viia φ8mm puurimise ja M6 koputamise, integreerides mitmeprotsessilise töötlemise võimalused, et vähendada tooriku kinnitusaegade arvu.

Täpsuse ja efektiivsuse osas toimib SL203 CNC-treipingi Šveitsi tüüp silmapaistvalt: spindli kiirus ulatub 10000r/min (pöörlemisjuhist varrukas 8000r/min), radiaalne energia tööriista kiirus on 6000r/min ja kiire liikuv kiirus X-teljega 20m/min ja y/z telje 24m/min. Töötlemist parandab oluliselt töötlemist. Spindli väljakool on väiksem või võrdne 0,002 mm ning korduva positsioneerimise täpsus on väiksem või võrdne 0,003 mm, tagades mikroni taseme töötlemise kvaliteedi ja vastades täppisosade rangetele nõuetele.

Konfiguratsiooni osas võtab tööpink kasutusele Taiwan Syntec süsteemi, mis on efektiivne ja intuitiivne töötamiseks; Täpsusega õlijahutusega spindliga sobitatakse imporditud nurgakontaktidega laagritega koos Meehanite malmist integreeritud voodiga ning sellel on suurepärane jäikus ja stabiilsus pärast vananemist ning hea pikaajalise täpsuse säilitamisega. Tervetelje servo-draiv sobib sööda täpsuse tagamiseks imporditud ülitäpse kruvi ja juhtröörmega. Tööriistasüsteemil on kompaktne paigutus, mis on integreeritud mitme spetsifikatsiooni tööriista paigaldamise positsioonidega, kohandatud erinevatele töötlemisnõuetele, ja seda saab masstootmise tõhususe veelgi parandamiseks varustada automaatse söötmisseadmega.
