Toodete kirjeldus
Masina voodi struktuur on stabiilne
Freespingi alus on ristkülikukujuline juhtrööpa alus, millel on palju kontaktpindu, piisav jäikus ja hea stabiilsus. See võib töötlemise ajal tõhusalt vähendada vibratsiooni ja tagada töötlemise täpsuse.
Suurepärane spindli jõudlus
Spindel on valmistatud spetsiaalsetest materjalidest ja varustatud täpsete nurkkontaktlaagritega. Pärast karastamist ja peenlihvimist on sellel tugev lõikejõud ja suur täpsus.
Paindlik pea disain
Vertikaalne freespuuripea on Z--tüüpi kasti ülekandemehhanism ja spindel (vertikaalne telg) on varustatud spindli mikro{1}}liikumismehhanismiga. Spindli kasti saab vertikaaltasapinnas pöörata ±45 kraadi ning spindli kasti saab liigutada horisontaalselt ette-taha läbi rammi, mis laiendab töötlemisvahemikku ja hõlbustab töödeldavate detailide töötlemist erinevates asendites ja nurkade all.

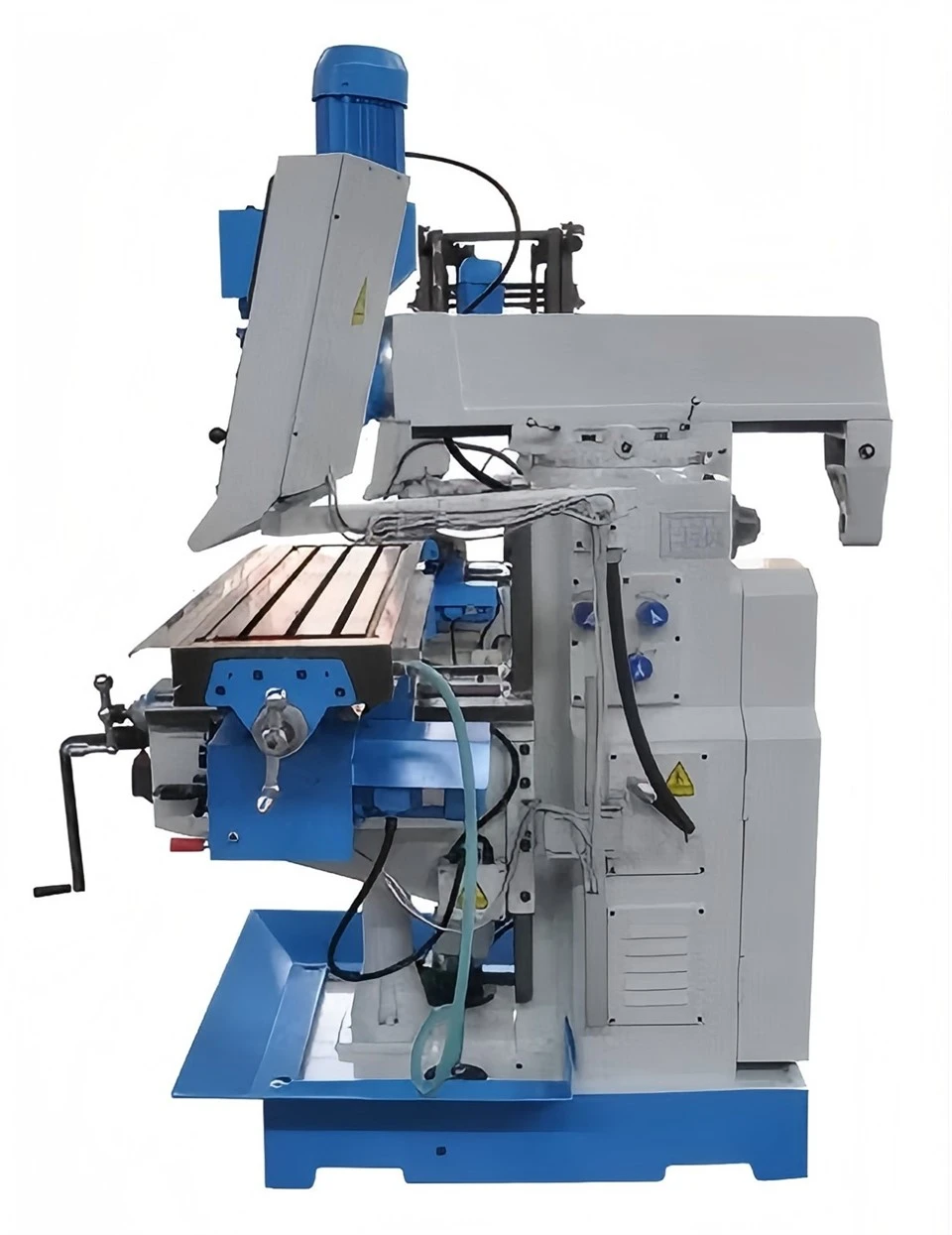

ZX6350ZA Puurimis- ja freespink
Tehniline parameeter:
|
Mudel nr. |
ZX6350ZA |
|
Spindli koonus |
ISO40 (V) ISO40 (H) |
|
Kaugus spindlist lauani |
60-460 mm |
|
Kaugus horisontaalsest spindlist lauani |
0-400 mm |
|
Kaugus spindlist sambani |
200-650 mm |
|
Spindli kiirused |
(8 sammu )90-2000 p/min(V)40-1300 p/min(H) |
|
Spindli liikumine |
120 mm |
|
Sulepea toitmine |
(3 sammu)0.04 0.08 0.15 |
|
Automaatse{0}}söötmise maksimaalne puurimisvõimsus |
14 mm |
|
Pea liikumine |
45 kraadi |
|
Tabeli suurus |
1370x320 mm |
|
Laua sõit (horisontaalne/rist/vertikaalne) |
720x320x400mm |
|
Pikisuunalise ristkäigu etteandevahemik |
(8 sammu) 22-555 mm/min |
|
X,Y-telje kiire etteande kiirus |
1080 mm/min |
|
Z-telje kiire etteande kiirus |
560 mm/min |
|
Z-telje mootori võimsus |
750W |
|
Maksimaalne tooriku kaal |
400 kg |
|
T-pesa number /laius/kaugus |
3/14mm/70mm |
|
Peamootori hobujõud |
2,2kw (V) 2,2kw (K) |
|
X-, Y-telje veomootor |
750W |
|
Üldmõõde |
1750x1600x2260 mm |
|
N.W./G.W. |
1560/1700kg |
Vertikaalne freespuur Masina standard
|
Üksus |
Nimi |
Mudel |
Q'TY |
|
1 |
Puurimis- ja freespink |
1 |
|
|
2 |
Puuripadrun |
16 |
1 |
|
3 |
Freespadrun |
1 |
|
|
4 |
Vähendav varrukas |
2 |
|
|
5 |
Masina kruustang |
160 |
1 |
|
6 |
Mutrivõti |
S21-24 |
1 |
|
7 |
Sisemine kuuskantvõti |
5 |
1 |
|
8 |
Kaamera lukk |
2 |
|
|
9 |
Kiilu käiguvahetaja |
1 |
|
|
10 |
Spindli lehtla |
1 |
|
|
11 |
Horisontaalne puurimispolt |
2 |
|
|
12 |
Kasutusjuhend |
1 |
|
|
13 |
Ülevaatuse sertifikaat |
1 |
|
|
14 |
Pakkimisnimekiri |
1 |
